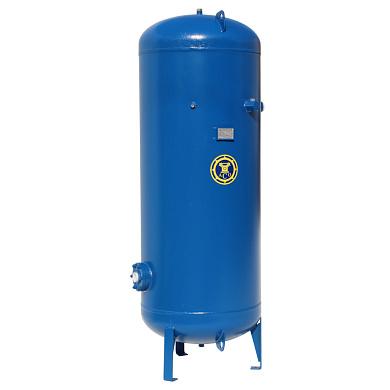

Вертикальный ресивер РВ 430/10 Бежецкого завода АСО объемом 430 л с максимальным рабочим давлением 10 атм рассчитан на эксплуатацию при температуре от - 20 до + 100 °C.

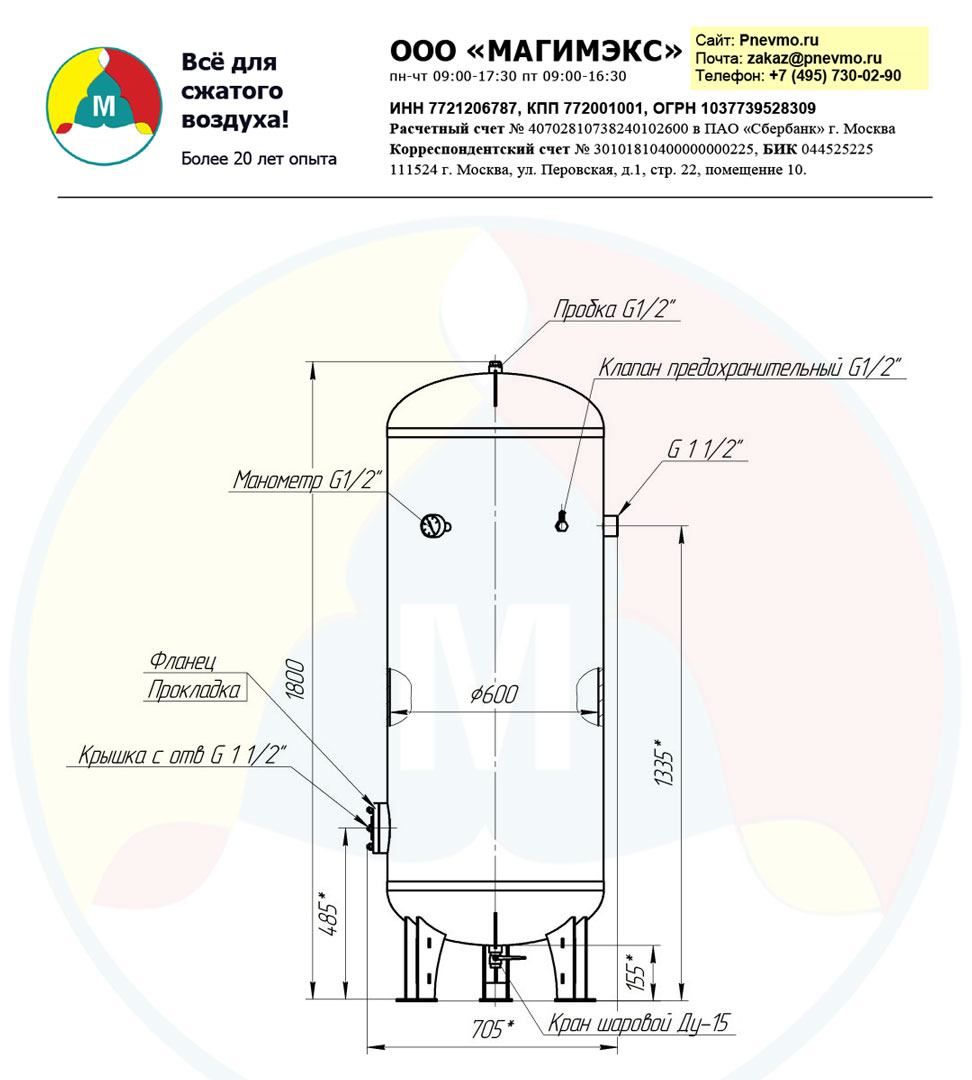

Изготовлен из стали Ст3пс с толщиной стенки обечайки 4 мм и толщиной днища 5 мм. Габариты 69 х 53 х 185 см, масса 128 кг.
Конструкция ресивера РВ 430/10 обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений.
Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации.
Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы.
Наружное покрытие - полиэфирная порошковая краска RAL 5010. Расчетный срок службы 10 лет. Расчетное число циклов нагружения 4,9 х 104.
Принцип работы
Сжатый воздух от компрессора по воздухопроводу через специально оборудованное отверстие поступает в ресивер. Попав внутрь, сжатый воздух расширяется; изменение скорости воздушного потока
приводит к охлаждению его и выделению капельной влаги и масла. Присутствие капельной влаги и масла в сжатом воздухе обусловлено, во-первых, влажностью атмосферного воздуха, поступающего
для сжатия в компрессорную головку; и, во-вторых, способом смазки деталей шатунно-поршневой группы.
Полученный конденсат сливают через сливную пробку.
Требования охраны окружающей среды для ресиверов не предъявляются, так как они при испытании, хранении, транспортировании, эксплуатации и утилизации не приносят вреда окружающей природной среде и здоровью человека.
Комплект поставки:
Ресивер поставляется в комплекте с манометром, предохранительным клапаном и паспортом сосуда, работающего под давлением.
Транспортирование осуществляется любым видом транспорта с учетом требований Правил, действующих для соответствующего вида транспорта.
Для упаковки применяются дощатые ящики (обрешетка).
Способ хранения должен обеспечивать сохранность качества ресивера, предохранять его от коррозии, загрязнения, механических повреждений и деформации.
При сроках хранения более года, при условии хранения в закрытом неотапливаемом помещении, должна быть произведена переконсервация.
