Блоки подготовки воздуха и комплектующие

ГОСТ 17433 СЖАТЫЙ ВОЗДУХ. Классы загрязненности


Настоящий стандарт распространяется на сжатый воздух, предназначенный для питания пневматических устройств и систем, работающих при давлении до 2.5 МПа, и устанавливает класс загрязненности по составу и содержанию посторонних примесей.

Класс загрязне-ности

Размер твердотельных загрязнений, мкм, не более

Содержание посторонних примесей, мг/м3

Твердые частицы

Вода (в жидком состоянии)

Масла (в жидком состоянии)

0

0,5

0,001

Не допускаются

1

5

1

Не допускаются

2

5

1

500

Не допускаются

3

10

2

Не допускаются

4

10

2

800

16

5

25

2

Не допускаются

6

25

2

800

16

7

40

4

Не допускаются

8

40

4

800

16

9

80

4

Не допускаются

10

80

4

800

16

11

Не регламентируется

12,5

Не допускаются

12

12,5

3200

25

13

25

Не допускаются

14

25

10000

100

Температура точки росы сжатого воздуха должна быть:
  • для классов 0, 1 - ниже минимальной рабочей температуры не менее чем на 10К (10ОС), но не выше 263К (минус 10ОС);
  • для классов 3, 5, 7, 9, 11, 13 - ниже минимальной рабочей температуры не менее чем на 10К (10ОС);
  • для классов 2, 4, 6, 8, 10, 12, 14 температура точки росы не регламентируется.
В сжатом воздухе независимо от класса загрязненности допускаются только следы кислот и щелочей.



Классы очистки сжатого воздуха по стандарту DIN ISO 8573-1


Класс очистки

Максимальное остаточное содержание масла, мг/м3

Максимальное остаточное содержание твердых частиц

Максимальное остаточное содержание влаги

размер частиц, мкм

кол-во частиц, мг/м3

г/м3

точка росы сжатого воздуха, °C

1

0.01

0.1

0.1

0.003

- 70

2

0.1

1

1

0.117

- 40

3

1

5

5

0.88

- 20

4

5

15

8

5.953

+ 3

5

25

40

10

7.732

+ 7

6

-

-

-

9.356

+ 10

Для надежной и продолжительной работы пневматического инструмента и пневматического оборудования существуют системы подготовки сжатого воздуха, включающие в себя фильтры, редукторы и лубрикаторы. Компания МАГИМЭКС предлагает Вашему вниманию различные фильтры, редукторы и лубрикаторы от итальянского производителя пневмооборудования, фирмы Камоцци. Компания Camozzi считается одним из мировых лидеров по производству пневматического оборудования и пневматических компонентов.

Виды фильтров

Для очистки сжатого воздуха от примесей широкое распространение получили различные виды фильтров. Фильтры серии С предназначены для очистки сжатого воздуха от всевозможных примесей, включая твердые частицы, влагу и остатки компрессорного масла. Данные фильтры имеют алюминиевый съемный стакан и прозрачную мерную трубку на нем для визуального контроля за уровнем конденсата. Фильтры серии С оснащаются полуавтоматическим клапаном слива конденсата, срабатывающем при падении давления внутри пневмосистемы ниже 0,3 атмосферы. Фильтры серии С имеют присоединительную резьбу G1 - 1 дюйм.

Для работы с пневматическим инструментом и пневмооборудованием широкое распространение получили фильтры типа МС, которые отличаются от фильтров серии С меньшим размером, отсутствием мерной трубки и размерами присоединительной резьбы G1/4, G3/8 и G1/2. В нижней части металлического стакана данных фильтров имеются смотровые окошки для визуального контроля за уровнем конденсата. Слив через конденсатоотводчик осуществляется как в ручном, так и в полуавтоматическом режимах. Наиболее простыми фильтрами для очистки сжатого воздуха являются фильтры серии N, с присоединительными размерами резьбы G1/8 и G1/4. Стакан данных фильтров изготовлен из технополимера и снабжен конденсатоотводчиком срабатывающем как в ручном, так и в полуавтоматическом режимах. Коалесцентные фильтры с фильтрацией 0,01 мкм, должны устанавливаться только после фильтров с очисткой 25 и 5 мкм. В компании МАГИМЭКС Вы всегда можете купить фильтры для очистки сжатого воздуха серии C, MC и N.

Фильтр-редуктор

Для понижения давления в пневмосистеме и поддержания его на заданном уровне применяются регуляторы давления. Регулировка давления осуществляется вращением ручки регулятора по или против часовой стрелки, что приводит к ослабевающему или усиливающему действию пружины на мембрану. При повышении давления воздуха в магистрали после редуктора выше значения установленного на редукторе, происходит автоматическое сбрасывание воздуха в атмосферу для нормализации давления. Присоединительные размеры и резьбы регулятора давления идентичны размерам и резьбам фильтров. Прежде чем купить редуктор, советуем Вам определиться с давлением и пропускной способностью. Для экономии средств, компания МАГИМЭКС рекомендует Вам купить фильтр и редуктор изготовленные в одном корпусе. Фильтр-редуктор более компактен и удобен в эксплуатации чем отдельно фильтр и редуктор.

Лубрикаторы

Для уменьшения трения в движущихся деталях и механизмах, существуют маслораспылители или лубрикаторы, предназначенные для обогащения сжатого воздуха маслом. Распыления масла в лубрикаторах происходит так же как и в краскораспылителях, но в гораздо более меньших объемах. Расход масла регулируется с помощью винта, расположенного в верхней части маслораспылителя. В зависимости от конструкции лубрикатора, контроль за уровнем масла осуществляется визуально, либо через мерную трубку, либо через окошки в стакане маслораспылителя, либо через прозрачный стакан изготовленый из технополимера. Лубрикатор имеет те же присоединительные размеры что и фильтр или редуктор. Прежде чем купить маслораспылитель, советуем Вам определиться с давлением и пропускной способностью.

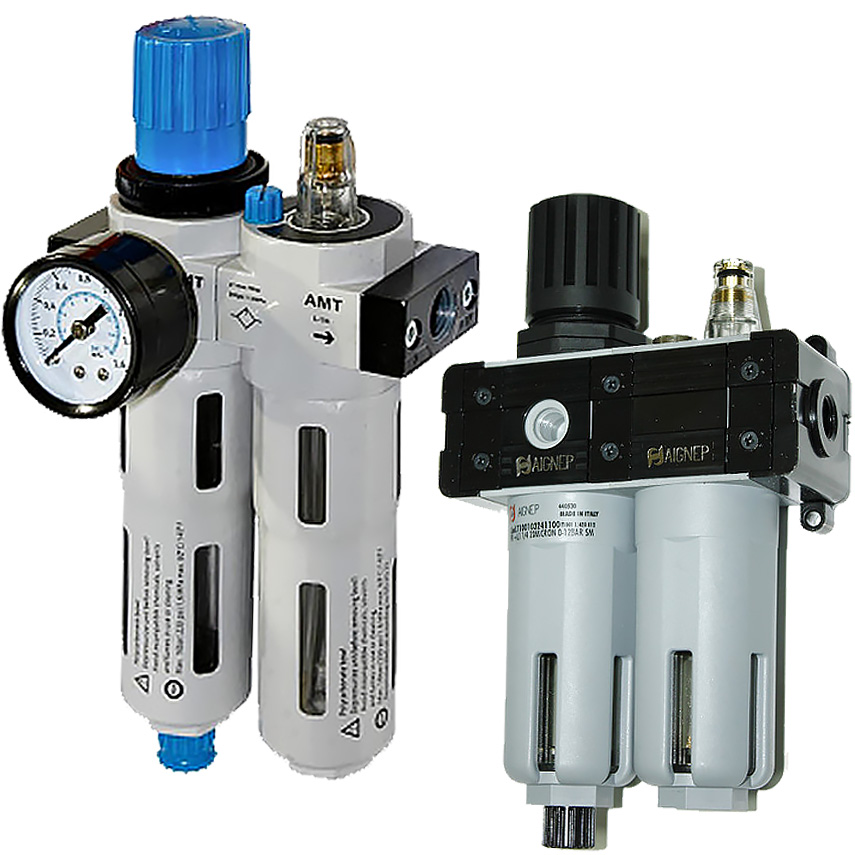

Блоки подготовки воздуха

Для удобства монтажа и использования пневматического оборудования, фирма Камоцци предлагает Вашему вниманию блоки подготовки воздуха. Блок подготовки воздуха представляет из себя компактно размещенный узел, состоящий из фильтра, редуктора и лубрикатора. Так как все резьбы и присоединительные размеры на компонентах идентичные друг другу, то трудностей при монтаже не возникает. Соединение фильтра, редуктора и лубрикатора друг с другом осуществляется с помощью стяжных болтов, а для уплотнения используются кольцевые резиновые прокладки.

Компания МАГИМЭКС работает со многими зарубежными производителями пневматического оборудования. У нас Вы можете купить фильтр, редуктор, лубрикатор, блок подготовки воздуха, пневмоцилиндр, различные шланги и фитинги и любое другое пневмооборудование и оснастить Ваш производственный участок всем необходимым.

На все поставляемое пневматическое оборудование распространяется гарантия, осуществляется сервисное обслуживание. Интересующее Вас пневмооборудование, Вы можете купить в Москве, или заказать доставку до Вашего города с помощью транспортной компании.

Диаметр (мм)
Пропускная способность (л/мин)
от
до
Присоединительная резьба (дюйм)
Максимальное рабочее давление (бар)
от
до
Применяемость
Бренд
Скрыть подбор Сбросить
88
Умолчанию Цене Рейтингу
12 48 96
Манометр для сжатого воздуха, 0..16бар, D63мм, крепление 1/4 радиальное
(0)
Диаметр (мм) 63
Материал металл
Присоединительная резьба (дюйм) 1/4" M
Максимальное рабочее давление (бар) 16
Применяемость для сжатого воздуха
Тип крепления радиальное
400 руб. за шт
В наличии
+ -
Манометр для сжатого воздуха, 0..16бар, D100мм, крепление 1/4 осевое
(0)
Диаметр (мм) 100
Материал пластик
Присоединительная резьба (дюйм) 1/4" M
Максимальное рабочее давление (бар) 16
Применяемость для сжатого воздуха
Тип крепления осевое
520 руб. за шт
В наличии
+ -
Манометр для сжатого воздуха, 0..16бар, D40мм, крепление 1/8 осевое
(0)
Диаметр (мм) 40
Материал металл
Присоединительная резьба (дюйм) 1/8" M
Максимальное рабочее давление (бар) 16
Применяемость для сжатого воздуха
Тип крепления осевое
200 руб. за шт
В наличии
+ -
Манометр для сжатого воздуха, 0..16бар, D63мм, крепление 1/4 осевое
(0)
Диаметр (мм) 63
Материал металл
Присоединительная резьба (дюйм) 1/4" M
Максимальное рабочее давление (бар) 16
Применяемость для сжатого воздуха
Тип крепления осевое
400 руб. за шт
В наличии
+ -
Манометр для сжатого воздуха, 0..16бар, D100мм, крепление М12х1,5 радиальное
(0)
Диаметр (мм) 100
Материал пластик
Диаметр резьбы М12 х 1,5
Максимальное рабочее давление (бар) 16
Применяемость для сжатого воздуха
Тип крепления радиальное
Дополнительная информация присоеденительная резьба метрическая
520 руб. за шт
Доступно для заказа
+ -
Манометр для сжатого воздуха, 0..16бар, D100мм, крепление 1/4 радиальное
(0)
Диаметр (мм) 100
Материал пластик
Присоединительная резьба (дюйм) 1/4" M
Максимальное рабочее давление (бар) 16
Применяемость для сжатого воздуха
Тип крепления радиальное
520 руб. за шт
В наличии
+ -
Манометр для сжатого воздуха, 0..20бар, D63мм, крепление 1/4 осевое
(0)
Диаметр (мм) 63
Материал пластик
Присоединительная резьба (дюйм) 1/4" M
Максимальное рабочее давление (бар) 20
Применяемость для сжатого воздуха
Тип крепления осевое
400 руб. за шт
В наличии
+ -
Манометр для сжатого воздуха, 0..25бар, D63мм, крепление 1/4 осевое
(0)
Диаметр (мм) 63
Материал пластик
Присоединительная резьба (дюйм) 1/4" M
Максимальное рабочее давление (бар) 25
Применяемость для сжатого воздуха
Тип крепления осевое
400 руб. за шт
Доступно для заказа
+ -
Манометр для сжатого воздуха, 0..25бар, D100мм, крепление М12х1,5 радиальное
(0)
Диаметр (мм) 100
Материал пластик
Диаметр резьбы М12 х 1,5
Максимальное рабочее давление (бар) 25
Применяемость для сжатого воздуха
Тип крепления радиальное
Дополнительная информация присоеденительная резьба метрическая
520 руб. за шт
Доступно для заказа
+ -
Манометр для сжатого воздуха, 0..25бар, D100мм, крепление 1/4 радиальное
(0)
Диаметр (мм) 100
Материал пластик
Присоединительная резьба (дюйм) 1/4" M
Максимальное рабочее давление (бар) 25
Применяемость для сжатого воздуха
Тип крепления радиальное
520 руб. за шт
В наличии
+ -
Блок подготовки воздуха AIGNEP FRL-1/8
(0)
Пропускная способность (л/мин) 260
Присоединительная резьба (дюйм) 1/8"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд Aignep
3 659 руб. за шт
В наличии
+ -
Манометр для сжатого воздуха, 0..40бар, D100мм, крепление М12х1,5 радиальное
(0)
Диаметр (мм) 100
Материал пластик
Диаметр резьбы М12 х 1,5
Максимальное рабочее давление (бар) 40
Применяемость для сжатого воздуха
Тип крепления радиальное
Дополнительная информация присоеденительная резьба метрическая
520 руб. за шт
Доступно для заказа
+ -
Манометр ДМ-4-100 Р (0-1000 бар), кл.т. 1,0,номинальный диаметр корпуса 100 мм, корпус и механизм - нерж. сталь(исполнение по ЕN 837-1), максимальная температура измеряемой среды 300 С, резьба присоединения G1/2 , подготовлен к гидрозаполнению,  безопасное стекло, ДМ 4 100 Р (0-1000) бар, кл.1,0, G1/2
(0)
Доступно для заказа
Заказать
Заказать товар
Манометр ДМ-4-100 Р (0-1000 бар), кл.т. 1,0,номинальный диаметр корпуса 100 мм, корпус и механизм -
Имя*
Телефон*
Время звонка*
Сообщение
Согласие на обработку персональных данных
Фильтр-регулятор AIGNEP FR-1/8
(0)
Пропускная способность (л/мин) 600
Присоединительная резьба (дюйм) 1/8"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд Aignep
2 009 руб. за шт
В наличии
+ -
Блок подготовки и тонкой очистки воздуха AIGNEP FRFC-1/4, 5+0,01 микрон
(0)
Пропускная способность (л/мин) 600
Присоединительная резьба (дюйм) 1/4"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-8 бар
Бренд Aignep
8 014 руб. за шт
В наличии
+ -
Фильтр-редуктор AMT FR-1/8 MINI
(0)
Пропускная способность (л/мин) 750
Присоединительная резьба (дюйм) 1/8"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд AMT
1 580 руб. за шт
В наличии
+ -
Фильтр AIGNEP F-1/8
(0)
Пропускная способность (л/мин) 800
Присоединительная резьба (дюйм) 1/8"
Максимальное рабочее давление (бар) 16
Бренд Aignep
1 170 руб. за шт
В наличии
+ -
Фильтр AMT F-1/8 MINI
(0)
Пропускная способность (л/мин) 1000
Присоединительная резьба (дюйм) 1/8"
Максимальное рабочее давление (бар) 16
Бренд AMT
1 084 руб. за шт
В наличии
+ -
Регулятор AMT R-1/8 MINI
(0)
Пропускная способность (л/мин) 1000
Присоединительная резьба (дюйм) 1/8"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд AMT
1 332 руб. за шт
Доступно для заказа
+ -
Фильтр AMT F-1/4 MINI
(0)
Пропускная способность (л/мин) 1200
Присоединительная резьба (дюйм) 1/4"
Максимальное рабочее давление (бар) 16
Бренд AMT
1 084 руб. за шт
Доступно для заказа
+ -
Лубрикатор AMT L-1/8 MINI
(0)
Пропускная способность (л/мин) 1300
Присоединительная резьба (дюйм) 1/8"
Максимальное рабочее давление (бар) 16
Бренд AMT
1 207 руб. за шт
В наличии
+ -
Лубрикатор AIGNEP L-1/8
(0)
Пропускная способность (л/мин) 700
Присоединительная резьба (дюйм) 1/8"
Максимальное рабочее давление (бар) 16
Бренд Aignep
1 571 руб. за шт
Доступно для заказа
+ -
Регулятор AIGNEP R-1/8
(0)
Пропускная способность (л/мин) 600
Присоединительная резьба (дюйм) 1/8"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд Aignep
1 192 руб. за шт
В наличии
+ -
Фильтр-редуктор AMT FR-1/4 MINI
(0)
Пропускная способность (л/мин) 1400
Присоединительная резьба (дюйм) 1/4"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд AMT
1 580 руб. за шт
В наличии
+ -
Блок подготовки воздуха AMT FRL-1/4 MINI
(0)
Пропускная способность (л/мин) 1400
Присоединительная резьба (дюйм) 1/4"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд AMT
2 693 руб. за шт
В наличии
+ -
Фильтр AMT F-3/8 MINI
(0)
Пропускная способность (л/мин) 1400
Присоединительная резьба (дюйм) 3/8"
Максимальное рабочее давление (бар) 16
Бренд AMT
1 084 руб. за шт
В наличии
+ -
Блок подготовки воздуха AIGNEP FRL-1/4
(0)
Пропускная способность (л/мин) 1100
Присоединительная резьба (дюйм) 1/4"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд Aignep
4 886 руб. за шт
В наличии
+ -
Блок подготовки воздуха AMT FRL-3/8 MINI
(0)
Пропускная способность (л/мин) 1600
Присоединительная резьба (дюйм) 3/8"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд AMT
2 693 руб. за шт
В наличии
+ -
Фильтр-редуктор AMT FR-3/8 MINI
(0)
Пропускная способность (л/мин) 1600
Присоединительная резьба (дюйм) 3/8"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд AMT
1 580 руб. за шт
В наличии
+ -
Фильтр-регулятор AIGNEP FR-1/4
(0)
Пропускная способность (л/мин) 1650
Присоединительная резьба (дюйм) 1/4"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд Aignep
3 018 руб. за шт
В наличии
+ -
Фильтр AIGNEP F-1/4
(0)
Пропускная способность (л/мин) 1900
Присоединительная резьба (дюйм) 1/4"
Максимальное рабочее давление (бар) 16
Бренд Aignep
1 722 руб. за шт
В наличии
+ -
Блок подготовки воздуха AIGNEP FRL-3/8
(0)
Пропускная способность (л/мин) 2500
Присоединительная резьба (дюйм) 3/8"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд Aignep
7 083 руб. за шт
В наличии
+ -
Лубрикатор AMT L-1/4 MINI
(0)
Пропускная способность (л/мин) 2300
Присоединительная резьба (дюйм) 1/4"
Максимальное рабочее давление (бар) 16
Бренд AMT
1 207 руб. за шт
В наличии
+ -
Масленка мини 1/4
(0)
Пропускная способность (л/мин) 350
Присоединительная резьба (дюйм) 1/4"
Максимальное рабочее давление (бар) 12
Бренд AMT
150 руб. за шт
В наличии
+ -
Регулятор AMT R-1/4 MINI
(0)
Пропускная способность (л/мин) 1600
Присоединительная резьба (дюйм) 1/4"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд AMT
1 332 руб. за шт
В наличии
+ -
Лубрикатор AIGNEP L-1/4
(0)
Пропускная способность (л/мин) 2600
Присоединительная резьба (дюйм) 1/4"
Максимальное рабочее давление (бар) 16
Бренд Aignep
2 036 руб. за шт
В наличии
+ -
Регулятор AIGNEP R-1/4
(0)
Пропускная способность (л/мин) 2050
Присоединительная резьба (дюйм) 1/4"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд Aignep
2 056 руб. за шт
В наличии
+ -
Фильтр-регулятор AIGNEP FR-3/8
(0)
Пропускная способность (л/мин) 3000
Присоединительная резьба (дюйм) 3/8"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд Aignep
4 321 руб. за шт
В наличии
+ -
Фильтр AMT F-3/4 MIDI
(0)
Пропускная способность (л/мин) 3000
Присоединительная резьба (дюйм) 3/4"
Максимальное рабочее давление (бар) 16
Бренд AMT
1 734 руб. за шт
В наличии
+ -
Фильтр-регулятор AIGNEP FR-1/2
(0)
Пропускная способность (л/мин) 3000
Присоединительная резьба (дюйм) 1/2"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд Aignep
4 321 руб. за шт
В наличии
+ -
Фильтр AMT F-1/2 MIDI
(0)
Пропускная способность (л/мин) 3000
Присоединительная резьба (дюйм) 1/2"
Максимальное рабочее давление (бар) 16
Бренд AMT
1 734 руб. за шт
Доступно для заказа
+ -
Фильтр-редуктор AMT FR-1/2 MIDI
(0)
Пропускная способность (л/мин) 3400
Присоединительная резьба (дюйм) 1/2"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд AMT
2 724 руб. за шт
В наличии
+ -
Блок подготовки воздуха AMT FRL-1/2 MIDI
(0)
Пропускная способность (л/мин) 3400
Присоединительная резьба (дюйм) 1/2"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд AMT
4 272 руб. за шт
В наличии
+ -
Блок подготовки воздуха AIGNEP FRL-1/2
(0)
Пропускная способность (л/мин) 2500
Присоединительная резьба (дюйм) 1/2"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд Aignep
7 083 руб. за шт
В наличии
+ -
Фильтр-редуктор AMT FR-3/4 MIDI
(0)
Пропускная способность (л/мин) 3400
Присоединительная резьба (дюйм) 3/4"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд AMT
2 724 руб. за шт
В наличии
+ -
Блок подготовки воздуха AMT FRL-3/4 MIDI
(0)
Пропускная способность (л/мин) 3400
Присоединительная резьба (дюйм) 3/4"
Максимальное рабочее давление (бар) 16
Диапазон регулировки 0-12 бар
Бренд AMT
4 272 руб. за шт
В наличии
+ -
Лубрикатор AMT L-3/8 MINI
(0)
Пропускная способность (л/мин) 2700
Присоединительная резьба (дюйм) 3/8"
Максимальное рабочее давление (бар) 16
Бренд AMT
1 207 руб. за шт
В наличии
+ -
Лубрикатор AIGNEP L-3/8
(0)
Пропускная способность (л/мин) 5600
Присоединительная резьба (дюйм) 3/8"
Максимальное рабочее давление (бар) 16
Бренд Aignep
2 910 руб. за шт
В наличии
+ -
Товары 1 - 48 из 88
Начало | Пред. | 1 2 | След. | Конец
