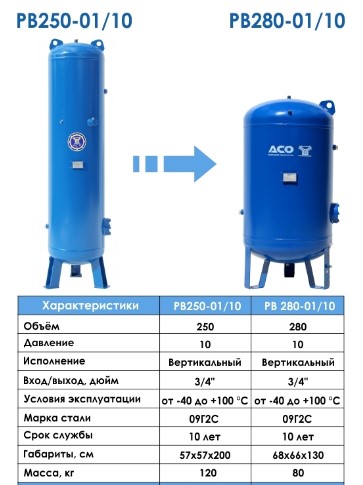

Ресивер РВ 280-01/10

Характеристики

Рабочее давление (бар) 10

Ресивер вертикальный

Объем ресивера (л) 280

Присоединительная резьба (дюйм) 3/4

Покрытие окрашенный

Рабочая температура (град. C) от -40 до +100

Применяемость воздух, азот

Исполнение уличное

Материал сталь 09Г2С

Габариты (мм) 680х660х1300

Бренд Бежецкий завод АСО

Код товара 051066

РАСПЕЧАТАТЬ

64 000 ₽ за шт. с НДС

Нет в продаже

Купить в 1 клик

Ресивер РВ 280-01/10

Сравнить

Отложить

Все способы оплаты Подробнее о доставке Скачать прайс-лист Отправить заявку

Описание
Отзывы и вопросы (0)

Вертикальный воздушный ресивер РВ 250-01/10 Бежецкого завода АСО объемом 250 л рассчитан на работу при давлении 10 атм и температуре от - 40 до + 100 °C,
марка стали 09Г2С с толщиной стенок 5 мм. Габариты 57 х 57 х 200 см, масса 124 кг. Наружное покрытие - порошковая полиэфирная краска RAL 5010.
Срок службы составляет 10 лет.
Расчетное число циклов нагружения - 4,9 х 104.

Основные функции ресивера РВ 250-01/10:

- накопление и хранение используемого в технологическом процессе сжатого воздуха;
- стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе;
- обеспечение работы компрессора в оптимальном для него режиме;
- уменьшение числа перепусков компрессора;
- сбор конденсата и его отвод через пробку для слива;
- охлаждение сжатого воздуха в системе.

Ресивер представляет собой цельносварную конструкцию из цилиндрической обечайки с приваренными эллиптическими днищами и конструктивными элементами (бобышками, кронштейнами).
Установлен на приваренных опорах. Для строповки при отгрузке и монтаже имеются кронштейны.

Конструкция ресивера РВ 250-01/10 обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений.
Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации.
Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы.

При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С,
произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП).
Перед запуском в эксплуатацию ресивер должен пройти первичное техническое освидетельствование ответственным лицом. При первичном освидетельствовании необходимо:
- проверить представленную техническую документацию;
- провести визуальный контроль наружной поверхности ресивера;
- проверить оснащенность контрольно-измерительными приборами и предохранительными устройствами в соответствии с требованиями технической документации;
- проверить соответствие монтажа требованиям технической документации.

Техническое обслуживание ресивера:

При эксплуатации ресивера согласно утвержденному в эксплуатирующей организации графику в зависимости от режима работы необходимо организовывать периодическое диагностирование
технического состояния ресивера с целью определения возможности его безопасной эксплуатации.

Техническое диагностирование в процессе эксплуатации проводят:

- после ремонтно-восстановительных работ с применением сварки;
- при выявлении случаев нарушения установленного регламента эксплуатации (повышения рабочего давления, расширения рабочих температур);
- при утрате паспорта сосуда;
- наступления сроков, установленных по результатам предыдущих технических диагностирований.

Также контролируется состояние и работоспособность запорных органов, устройств для выпуска воздуха при заполнении ресивера, спуска конденсата и другой аппаратуры.

Периодическое техническое освидетельствование проводятся с целью установления исправности ресивера и возможности его дальнейшей эксплуатации. При периодических освидетельствованиях необходимо:
а) проверять техническую документацию - не реже раза в год;
б) производить наружный осмотр всех сварных швов и поверхности ресивера — paз в два года;
в) производить внутренний осмотр коррозионного состояния стенок ресивера, при необходимости провести измерительный контроль толщины стенок ресивера — раз в два года;
г) провести гидравлическое испытание пробным давлением - через 8 лет (в последующем – по результатам диагностирования ресивера).
Гидравлическое испытание должно проводиться только при удовлетворительных результатах визуального и измерительного контроля.

Внеочередное освидетельствование ресивера, находящегося в эксплуатации, проводят в следующих случаях:

- если ресивер не эксплуатировался более 12 месяцев;
- если ресивер был демонтирован и установлен на новом месте;
- если произведены реконструкция или ремонт ресивера с применением сварки или пайки элементов, работающих под давлением;
- после происшедшего инцидента или аварии ресивера;
- по предписанию ответственного за осуществление производственного контроля за соблюдением требований промышленной безопасности при эксплуатации ресивера.
