Пневматические цилиндры
Возможно изготовление пневматических цилиндров по вашим индивидуальным размерам
Усилие на штоке цилиндра в Ньютонах при выдвижении
|
Диаметр |
Эффективная площадь, см3 |
Рабочее давление, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
| 8 | 0,5 | 4,44 | 8,9 | 13,3 | 17,7 | 22,2 | 26,6 | 31 | 35,5 | 39,9 | 44,4 |
| 10 | 0,79 | 6,93 | 13,9 | 20,8 | 27,7 | 34,7 | 41,6 | 48,5 | 55,4 | 62,4 | 69,3 |
| 12 | 1,13 | 9,98 | 20 | 29,9 | 39,9 | 49,9 | 59,9 | 69,9 | 79,8 | 89,8 | 99,8 |
| 16 | 2,01 | 17,74 | 35,5 | 53,2 | 71 | 88,7 | 106,5 | 124,2 | 141,9 | 159,7 | 177,4 |
| 20 | 3,14 | 27,72 | 55,4 | 83,2 | 110,9 | 138,6 | 166,3 | 194,1 | 221,8 | 249,5 | 277,2 |
| 25 | 4,91 | 43,32 | 86,6 | 130 | 173,3 | 216,6 | 259,9 | 303,2 | 346,5 | 289,9 | 433,2 |
| 32 | 8,04 | 70,97 | 141,9 | 212,9 | 283,9 | 354,9 | 425,8 | 496,8 | 567,8 | 638,7 | 709,7 |
| 40 | 12,56 | 110,89 | 221,8 | 332,7 | 443,6 | 554,5 | 665,4 | 776,2 | 887,1 | 998 | 1108,9 |
| 50 | 19,63 | 173,27 | 346,5 | 519,8 | 693,1 | 866,3 | 1039,6 | 1212,9 | 1386,2 | 1559,4 | 1732,7 |
| 63 | 31,16 | 275,08 | 550,2 | 825,2 | 1100,3 | 1375,4 | 1650,5 | 1925,6 | 2200,7 | 2475,7 | 2750,8 |
| 80 | 50,24 | 443,57 | 887,1 | 1330,7 | 1774,3 | 2217,8 | 2661,4 | 3105 | 3548,6 | 3992,1 | 4435,7 |
| 100 | 78,5 | 693,08 | 1386,2 | 2079,2 | 2772,3 | 3465,4 | 4158,5 | 4851,5 | 5544,6 | 6237,7 | 6930,8 |
| 125 | 122,66 | 1082,93 | 2165,9 | 3248,8 | 4331,7 | 5414,7 | 6497,6 | 7580,5 | 8663,5 | 9746,4 | 10829,3 |
| 160 | 200,96 | 1774,28 | 3548,6 | 5322,8 | 7097,1 | 8871,4 | 10645,7 | 12419,9 | 14194,2 | 15968,5 | 17742,8 |
| 200 | 314 | 2772,31 | 5544,6 | 8316,9 | 11089,2 | 13861,5 | 16633,8 | 19406,1 | 22178,4 | 24950,8 | 27723,1 |
| 250 | 490,6 | 4416 | 8831 | 13247 | 17663 | 22078 | 26494 | 30909 | 35325 | 39741 | 44156 |
| 320 | 803,8 | 7235 | 14469 | 21704 | 28938 | 36173 | 43407 | 50642 | 57876 | 65111 | 72346 |
| 400 | 1256 | 11304 | 22608 | 33912 | 45216 | 56520 | 67824 | 79128 | 90432 | 101736 | 113040 |
Усилие на штоке цилиндра в Ньютонах при втягивании
| Диаметр поршня, мм |
Эффективная |
Рабочее давление, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
| 8 | 0,38 | 3,33 | 6,7 | 10 | 13,3 | 16,6 | 20 | 23,3 | 26,6 | 29,9 | 33,3 |
| 10 | 0,66 | 5,82 | 11,6 | 17,5 | 23,3 | 29,1 | 34,9 | 40,8 | 46,6 | 52,4 | 58,2 |
| 12 | 0,85 | 7,49 | 15,5 | 22,5 | 29,9 | 37,4 | 44,9 | 52,4 | 59,9 | 67,4 | 74,9 |
| 16 | 1,73 | 15,25 | 30,5 | 45,7 | 61 | 76,2 | 91,5 | 106,7 | 122 | 137,2 | 152,5 |
| 20 | 2,64 | 23,29 | 46,6 | 69,9 | 93,1 | 116,4 | 139,7 | 163 | 186,3 | 209,6 | 232,9 |
| 25 | 4,12 | 36,39 | 72,8 | 109,2 | 145,5 | 181,9 | 218,3 | 254,7 | 291,1 | 327,5 | 363,9 |
| 32 | 6,91 | 60,99 | 122 | 183 | 244 | 305 | 365,9 | 426,9 | 487,9 | 548,9 | 609,9 |
| 40 | 10,55 | 93,15 | 186,3 | 279,4 | 372,6 | 465,7 | 558,9 | 652 | 745,2 | 838,3 | 931,5 |
| 50 | 16,49 | 145,55 | 291,1 | 436,6 | 582,2 | 727,7 | 873,3 | 1018,8 | 1164,4 | 1309,9 | 1455,5 |
| 63 | 28,02 | 247,36 | 494,7 | 742,1 | 989,4 | 1236,8 | 1484,2 | 1731,5 | 1978,9 | 2226,2 | 2473,6 |
| 80 | 45,33 | 400,25 | 800,5 | 1200,8 | 1601 | 2001,3 | 2401,5 | 2801,8 | 3202 | 3602,3 | 4002,5 |
| 100 | 73,59 | 649,76 | 1299,5 | 1949,3 | 2599 | 3248,8 | 3898,6 | 4548,3 | 5198,1 | 5847,8 | 6497,6 |
| 125 | 114,62 | 1011,96 | 2023,9 | 3035,9 | 4047,8 | 5059,8 | 6071,8 | 7083,7 | 8095,7 | 9107,6 | 10119,6 |
| 160 | 188,4 | 1663,38 | 3326,8 | 4990,2 | 6653,5 | 8316,9 | 9980,3 | 11643,7 | 13307,1 | 14970,5 | 16633,8 |
| 200 | 301,44 | 2661,41 | 5322,8 | 7984,2 | 10645,7 | 13307,1 | 15968,5 | 18629,9 | 21291,3 | 23952,7 | 26614,1 |
| 250 | 466,9 | 4202 | 8404 | 12606 | 16808 | 21010 | 25211 | 29413 | 33615 | 37817 | 42019 |
| 320 | 772,7 | 6954 | 13908 | 20862 | 27817 | 34771 | 41725 | 48679 | 55633 | 62587 | 69542 |
| 400 | 1205,8 | 10852 | 21704 | 32556 | 43407 | 54259 | 65111 | 75963 | 86815 | 97667 | 108518 |
Подобрано: 3024 товара

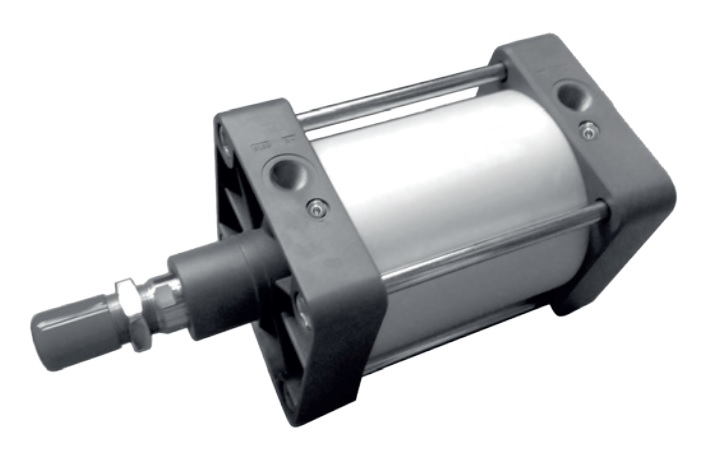

Пневмоцилиндр с открытыми шпильками 50x1500 по ISO 6430
Код товара
056588
Доступно для заказа
Пневмоцилиндр круглый 12x90 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
90
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056472
Доступно для заказа
Пневмоцилиндр круглый 12x80 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
80
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056471
Доступно для заказа
Пневмоцилиндр круглый 12x70 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
70
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056470
Доступно для заказа
Пневмоцилиндр круглый 12x60 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
60
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056469
Доступно для заказа
Пневмоцилиндр круглый 12x50 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
50
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056468
Доступно для заказа
Пневмоцилиндр круглый 12x5 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
5
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056462
Доступно для заказа
Пневмоцилиндр круглый 12x40 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
40
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056467
Доступно для заказа
Пневмоцилиндр круглый 12x30 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
30
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056466
Доступно для заказа
Пневмоцилиндр круглый 12x25 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
25
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056465
Доступно для заказа
Пневмоцилиндр круглый 12x200 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
200
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056477
Доступно для заказа
Пневмоцилиндр круглый 12x20 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
20
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056464
Доступно для заказа
Пневмоцилиндр круглый 12x160 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
160
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056476
Доступно для заказа
Пневмоцилиндр круглый 12x150 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
150
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056475
Доступно для заказа
Пневмоцилиндр круглый 12x125 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
125
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056474
Доступно для заказа
Пневмоцилиндр круглый 12x100 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
100
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056473
Доступно для заказа
Пневмоцилиндр круглый 12x10 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
10
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056463
Доступно для заказа
Пневмоцилиндр круглый 12x1 по ISO 6432
Материал корпуса
алюминий
Тип
круглый
Стандарт
ISO 6432
Действие
двустороннее
Диаметр поршня (мм)
12
Ход штока (мм)
1
Максимальный ход штока при изготовлении на заказ
200 мм
Присоединительная резьба (метрическая)
М5x0,8
Температура эксплуатации (°С)
-10 +70
Код товара
056461
Доступно для заказа
Крепление датчика CST-06 (диаметр цилиндра 32 мм)
Диаметр поршня (мм)
32
Код товара
055997
Доступно для заказа
Крепление датчика CST-04 (диаметр цилиндра 25 мм)
Диаметр поршня (мм)
25
Код товара
055996
Доступно для заказа
Крепление датчика CST-03 (диаметр цилиндра 20 мм)
Диаметр поршня (мм)
20
Код товара
055995
Доступно для заказа
Крепление датчика CST-02 (диаметр цилиндра 16 мм)
Диаметр поршня (мм)
16
Код товара
055994
Доступно для заказа
Шарнирное крепление SG-CR-320
Диаметр поршня (мм)
320
Код товара
055966
Доступно для заказа
Шарнирное крепление SG-CR-250
Диаметр поршня (мм)
250
Код товара
055965
Доступно для заказа
Шарнирное крепление SG-CR-200
Диаметр поршня (мм)
200
Код товара
055964
Доступно для заказа
Шарнирное крепление SG-CR-160
Диаметр поршня (мм)
160
Код товара
055963
Доступно для заказа
Шарнирное крепление SG-CR-125
Диаметр поршня (мм)
125
Код товара
055962
Доступно для заказа
Передний и задний фланец SG-FA-320
Диаметр поршня (мм)
320
Код товара
055951
Доступно для заказа
Передний и задний фланец SG-FA-250
Диаметр поршня (мм)
250
Код товара
055950
Доступно для заказа
Передний и задний фланец SG-FA-200
Диаметр поршня (мм)
200
Код товара
055949
Доступно для заказа
Передний и задний фланец SG-FA-160
Диаметр поршня (мм)
160
Код товара
055948
Доступно для заказа
Передний и задний фланец SG-FA-125
Диаметр поршня (мм)
125
Код товара
055947
Доступно для заказа
